一、产品简介：
FT13-1FE-4P-4S 提供多种业务接口，可单独做为以太网桥接器使用。与E1传输设备配套使用时，远端可做为设备内部的内置接口卡，具有4个RS232(或RS485接口)串行接口、4个PCM电话接口、一个10Base— T/100Base—TX自适应以太网接口，串行接口和电话接口的数量可按用户要求设置，当串行接口和电话接口不需要配置时，其相应时隙分配给以太网接口使用;局端为一个与局端设备相连的4U插卡式机箱设备，最多可插入12个多业务接口卡，每个接口卡同样提供4个串行口，4个PCM电话口和一个以太网接口。
电话接口为PCM方式，可与PSTN网络直接连接，支持来电显示，通话质量高，适合中国国情，应用简单方便。
做为以太网网桥使用时，它能从G.703 E1中任意抽取时隙，组成带宽为N×64K(N=1--32)的数据通道。用于桥接局域网(LAN)和广域网(WAN)，可实现局域网(LAN)和广域网(WAN)数据流的双向转发和局域网10Base— T/100Base—TX接口到广域网E1接口的转换。本接口卡属于一种网络设备，工作在OSI 7层协议栈的第二层，其自身不占用IP地址，该产品能自动了解与其相连的局域网上的MAC地址，并仅将目的地址为另一局域网的帧转发。可以用于一个LAN或多个LAN通过E1电路的延伸或接入。
本接口卡在局域网端提供10Base-T/100Base-Tx(RJ45)接口，可实现地址表维护、流量控制等多项功能;WAN端提供符合ITU-T G.703建议的E1接口，E1接口匹配阻抗120欧平衡方式和75欧同轴电缆接入方式可选;

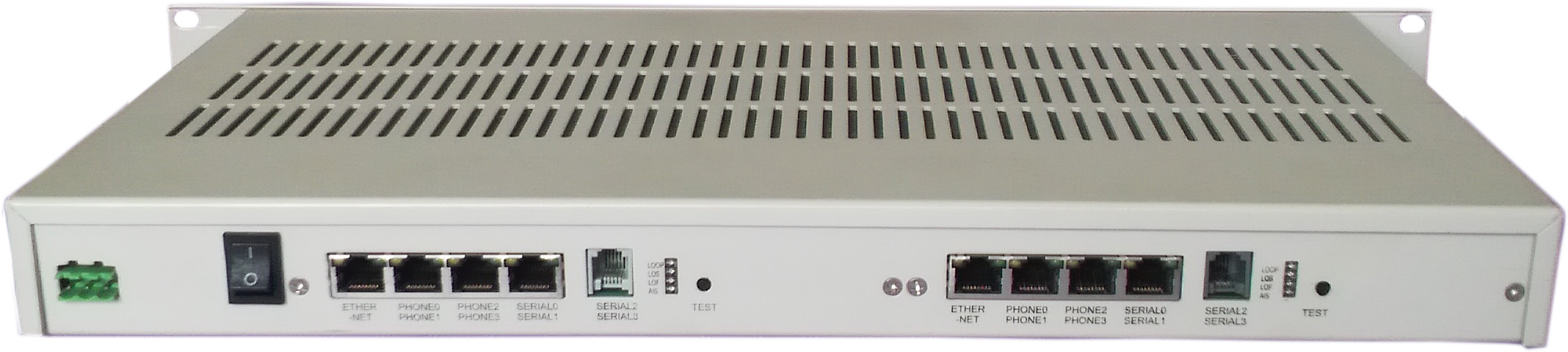

本接口卡做为单独的E1网桥和多业务接入设备使用时，有两种结构可供选择，一为独立机盒结构，一个机盒里放置一个独立的网桥，电源供电提供+5V和-48V可选(也可根据用户要求定制)，一般用做分站;一种为插卡式4U机箱结构，最多可插12块多业务接口卡，供电方式为交流220V(或直流-48V)，一般用做中心站。
二、 特点
采用超大规模集成电路设计，使用中无须软件控制，使用简单、维护方便、可靠性高。
以太网接口具备AUTO MDIX功能,能自动识别收发，与其他以太网设备相连时交叉或直连线皆可。
工作在OSI协议栈的第二层。
自身不占用IP地址，节省IP地址资源。
自动搜集并刷新所连接局域网上的地址表。
数据包最大长度为1536bytes。
局域网接口可选全双工或半双工模式。
具有广域网口连接及数据收发状态指示。
三、 主要技术指标
广域网接口
标准E1接口，符合ITU-T G.703建议;采用 HDB3编码;
主、从时钟模式可选;阻抗120 (平衡)、75 。
局域网接口
10BASE-T/100BASE-TX接口，符合IEEE802.3标准;
其它参数
温度：0~70摄氏度;
湿度：10%~85%;
电源：220V AC，+5 V DC可选;
功耗：4W;
安装：可选盒式或4U机箱式
四、 应用实例
通过WAN的E1电路，延伸一个或多个LAN。图中，传输网可以是光纤、微波、租用E1电路。
