RS422-RS485中继器

  • 品牌
  • 外壳材质
  • 尺寸
  • 产品简介

  一、产品介绍

  NetPort 109中继器是光电隔离的RS-485/422的数据中继通信产品,可以延长RS-485/422总线网络的通信距离,增强RS-485/422总线网络设备数目。

  NetPort 109中继器内部电路能够自动感知数据流方向,并且自动的切换使能控制,可以方便的组成一个RS-485/422网络而不需任何握手信号,这种RS-485/422网络是完全透明的,不需要对以前的网络做任何软件的修改。

  NetPort 109内置光电隔离器及DC/DC直流转换器,能够提供1500V的隔离电压,快速瞬态电压抑制器(TVS)可以有效的抑制闪电和ESD,提供每线600W的雷击浪涌保护功率,可以有效的防止雷击和共地干扰。

  特点:

  →自动流向控制;

  →保护等级:RS-485/422接口每线600W的雷击浪涌保护功率;

  →光电隔离;

  →隔离度:隔离电压3500VRMS 500VDC连续;

  →接口兼容EIA/TIA的RS-485、RS422标准。

  二、 性能参数

基本信息 RS-485/422端 信号:T+(485+)、T-(485-)、R+、R-(自动识别)、 GND
RS-485数据流向控制 自动
波特率 300bps~115200bps
静电防护 15KV ESD
防雷 600W
传输距离 0~1.2公里
环境 操作温度 -25℃~85℃
存储温度 -60℃~125℃
工作湿度 5~95%RH,不凝露
机械机构 尺寸(长×宽×高) 90×65×25.5mm
电源需求 电压 9~24VDC
电流 100mA@12VDC
其他 保修 1年质保

  三、 接口信号

引脚 485 422
1 485- T-
2 485+ T+
3 未使用 R+
4 未使用 R-
5 GND GND

  四、连接应用

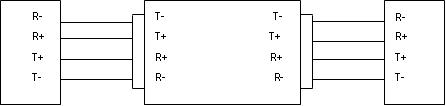

  4.1 RS-422/四线全双工中继

  RS-422总线 NetPort 109中继器 RS-422总线

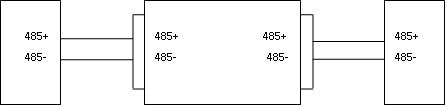

  4.2 RS-485/两线半双工中继

  RS-485总线 NetPort 109中继器 RS-485总线

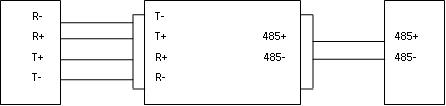

  4.3 四线RS-422转两线RS-485中继

  RS-422总线 NetPort 109中继器 RS-485总线

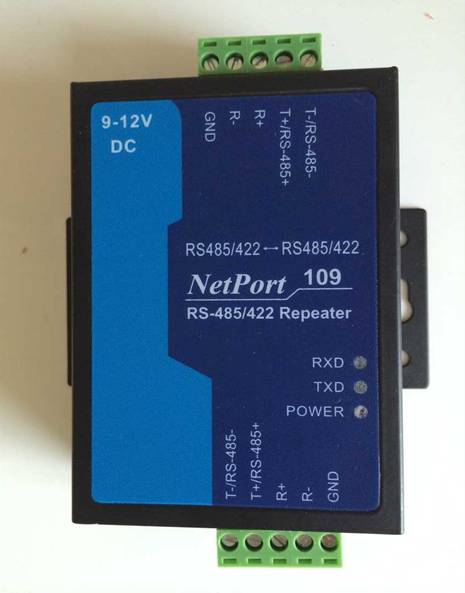

  五、外观图

  六、电源及浪涌接地保护

  6.1 外接电源

  NetPort 109中继器,可以采用产品已配的12V电源适配器供电也可以从其它直流电源或设备供电,供电电压9V到24V。

  6.2 浪涌接地保护

  普通的接口转换器没有配备大能量的保护装置,由于线路感应在接口数据线上的瞬态高压,试图从设备的最小电阻路径释放能量到地线,因此容易造成接口器件的损坏,光电隔离接口转换器能够提供每线600W的雷击保护功率,快速的瞬态电压抑制器(TVS)可以有效地抑制闪电(Lighting)和ESD。
