TP168-84A 基于E1的无源光网络PON设备

TP168-84A系统是继TP168A1和TP42A2的规模商用之后，反复征求用户和运营上的意见，将各方面的性能优化之后，推出的全新的高性价比的产品，具有24个E1和84M的运行波特率。

TP168-84A系统是一种基于无源光网络(PON)技术的综合接入系统，系统采用光分路器进行点对多点的组网，彻底突破了传统SDH和PDH只能实现点对点通信的局限，适合应用于语音、数据、视频等多种业务的综合接入，TP168-84A系统既可以与现有的各类传输系统互补结合建网，也可以单独组成传输网络系统。

           具有灵活的组网特性，优异的扩展性能，完善的保护机制，良好的兼容性和互操作性等优点；
           系统中各用户节点共享光纤介质，大大提高汇聚层光接口资源和光缆资源利用率；
           远端节点可分步建设，降低投资风险，适合地理位置分散的语音和宽带数据接入需求；
           无源光网络建设成本低，且具业务透明性，是光纤主干网络向用户端延伸的最佳选择；
           具有灵活的组网特性，优异的扩展性能，完善的保护机制，良好的兼容性和互操作性等优点；



系统中各用户节点共享光纤介质，大大提高汇聚层光接口资源和光缆资源利用率；

远端节点可分步建设，降低投资风险，适合地理位置分散的语音和宽带数据接入需求；

无源光网络建设成本低，对业务完全透明，是光纤主干网络向用户端延伸的最佳选择；



产品图片：

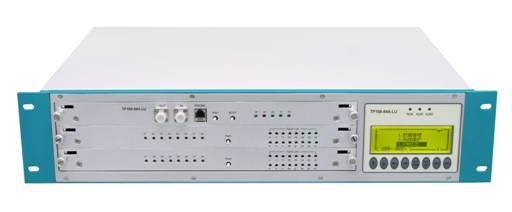

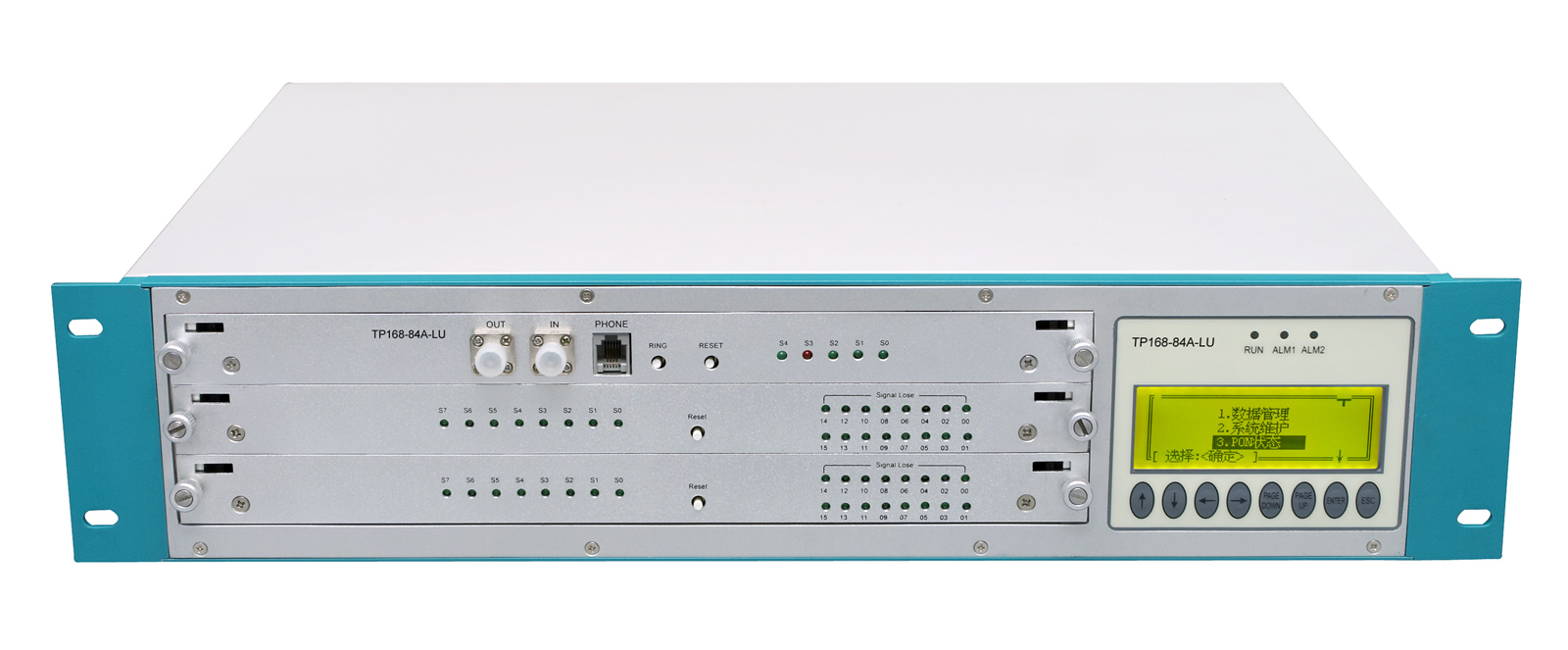

局端设备LU介绍：


功能特点
	局端设备LU为用户提供多种业务接口，其作用是完成下行业务的复接，成帧，发送下行光信号至RU
	对RU测距，实时监测各RU的突发光信号的延时，指示各RU修正其发送延时，以适应外部环境的变化
	接收RU发射的突发光信号，自动门限电平控制放大器放大突发光信号，高速比特同步电路完成比特同步，然后交突发接收电路完成对突发信号的解帧
	嵌入式维护系统，协调和管理整个系统的运行
	支持单光平面和双光平面两种工作方式，双光平面工作方式适应更可靠要求的接入方式。
技术指标
	传输带宽为对称84.48Mb/s
	突发接收光功率动态范围25dB
	系统最大分支能力为1:24
	上联接口24ＸE1(或以太网、V.35接口)，上行下行1310nm波长
	标准19吋2U机箱



远端设备RU介绍:


	功能特点
		RU设备主要实现光电信号之间的变换、分接、突发复接、时延控制、E1信号通路的适配等，TP168-84A-RU可提供4路E1信号或E1、以太网、串口多种接口的选择。
		RU接收LU通过光分配网络下送的下行光信号，并恢复下行信号的数据和时钟，通过帧同步电路完成对下行信号的解帧
		RU测距模块与LU的测距模块协调，完成对RU的测距和上行发送时间的控制
		RU的交叉连接模块实现对各上、下行业务信号的交叉连接，以使系统的组网更加灵活，系统的时隙资源利用最佳化
		处理上行业务信号，通过复接、成帧组装到上行突发数据帧中发送
	技术指标
		可支持1-4路E1接口
		上行下行1310nm波长
		标准19吋1U机箱






网管系统：

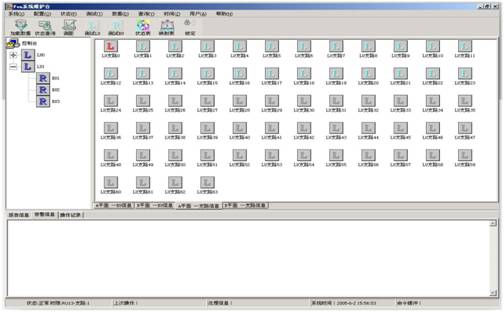

系统提供全面的网管功能，精心设计的维护管理系统，不仅包括本地网管台、集中网管台，还设计了嵌入式维护软件EMsys，提供便利的子网维护功能。

提供全网多个TP168A1系统子网的管理，集中网管系统包括人机界面模块，系统管理模块，配置管理模块，维护管理模块，告警管理模块，数据库管理模块，通信模块，安全管理模块，数据备份恢复模块。






集中网管系统：

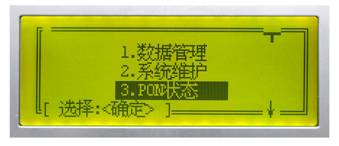

集中网管系统CMSys 设备中，配置有运行于嵌入式操作系统的维护软件EMSys，提供便利的子网日常维护手段，通过LCD和小键盘对子网的运行数据进行观测和进行工程维护。


应用领域：

TP168-84A系统应用于网络接入层，对集中式业务进行汇聚和传输，适用于集团用户、基站互联、小区用户的接入，满足用户语音、数据、视频等综合接入的需求。


光分配网ODN

ODN主要由光纤和无源光分路器组成，进行光功率和光路的分配，光分路器可以放置在局端和用户端设备之间的任何地方，利用光分路器可以方便地组建环型、星型和树型等网络结构。



主要特点
组网灵活，节点扩展能力强		无源光器件性能可靠，可适应恶劣环境
无源分光网络运行维护成本低		光纤资源利用率很高


技术参数：


性能指标	技术参数
工作波长	双纤方式上下行1310nm
标称比特率	上下对称84.48Mb/s
光纤类型	G．652单模光纤
网络拓扑	环型/星型/树型/链型/总线型
最大分路比	1:24
最大传输距离	≥80KM
下行发射光功率	≥-3dBm
上行接收灵敏度	≤-32dBm
上行发射光功率	≥-1dBm
下行接收灵敏度	≤-36dBm
测距精度	1bit
误码率	≤10E-10
LU上联接口	24个E1、以太网或V.35接口
RU业务接口	单光平面时：1-4个E1、以太网或V.35接口 双光平面时：1-8个E1、以太网或V.35接口
电源要求	-48V电源范围：-40V～-57V, 220V电源范围：150V～300V
功耗	TP168-84A-LU设备最大功耗50W，TP168-84A-RU设备最大功耗10W
工作环境		LU	RU
	运输和存储温度	－20℃~+60℃	－30℃~+65℃
	工作温度	－10℃~+45℃	－30℃~+60℃
	湿度	10%~90%	5%~95%
外形尺寸	LU：358mm(长) X 493mm（宽）X 108mm（高）
	RU：170mm(长) X 482mm（宽）X 45mm（高）
